Меню дополнительных настроек PointLite WiFi
Вы можете подключить компас PointLite WiFi к планшету, компьютеру или телефону с операционной системой Linux, Windows, Android, iOS (iPhone).
Для подключения не требуется скачивание дополнительных приложений.
Инструкция по подключению:
Включите Wi-Fi на вашем устройстве
Меню быстрого доступа совместимо с операционными системами Android, iOS, Windows и Linux
Выберите PointLite в списке устройств
Автоматически откроется страница быстрого доступа дополнительных режимов компаса.
Для некоторых устройств понадобится открыть меню в браузере...
Чтобы перейти в меню управления в браузере
Нажмите на троеточие в правом верхнем углу экрана.
Выберите: "использовать эту сеть".
В адресной строке любого браузера введите: p.com или 192.168.4.1
Используйте меню для обновления ПО и настройки компас
Устройства PointLite обладают расширенными возможностями и удобным интерфейсом управления
PointLite - электронный девятиосевой компас: принцип работы и применение
Современные устройства, требующие точного ориентирования в пространстве, используют продвинутые навигационные модули.
Один из них — электронный девятиосевой компас PointLite, который совмещает сразу три типа датчиков: акселерометр, гироскоп и магнитометр.
Подобные модули играют ключевую роль в навигации, робототехнике, автономных транспортных средствах, авиации, смартфонах и других устройствах.
Но как именно он работает? Почему девять осей, а не три или шесть?
Принцип работы девятиосевого компаса PointLite:
1. Основные компоненты
Электронный девятиосевой компас PointLite включает в себя три сенсора:
Акселерометр (3 оси) — измеряет ускорение по осям X, Y и Z. Он помогает определить наклон устройства относительно горизонта.
Гироскоп (3 оси) — фиксирует угловую скорость вращения вокруг каждой оси. Этот датчик необходим для отслеживания поворотов и стабилизации движения.
Магнитометр (3 оси) — измеряет магнитное поле Земли, помогая определить ориентацию относительно магнитного севера.
2. Как сенсоры работают вместе
Отдельно каждый из датчиков имеет ограничения. Например, магнитометр чувствителен к внешним магнитным помехам, гироскоп накапливает ошибку со временем, а акселерометр не может учитывать вращения.
Чтобы компенсировать недостатки, данные с трёх сенсоров объединяются с помощью алгоритмов обработки, таких как:
Фильтр Калмана — сложный математический метод, который прогнозирует и корректирует ошибки измерений.
Комплементарный фильтр — более простой алгоритм, который объединяет данные акселерометра и гироскопа для вычисления ориентации.
3. Почему девять осей?
Ранее навигационные системы использовали 3-осевые (акселерометр или магнитометр) и 6-осевые (акселерометр + гироскоп) модули.
Однако они не давали полной картины ориентации.
Девятиосевой компас PointLite точнее, так как учитывает все виды движений, включая:
Линейные ускорения (акселерометр).
Вращение (гироскоп).
Абсолютное направление в пространстве (магнитометр).
Электронный девятиосевой компас PointLite — это мощный инструмент для определения ориентации. Благодаря сочетанию акселерометра, гироскопа и магнитометра он позволяет устройствам точно отслеживать своё положение.
Эта технология продолжает развиваться, становясь всё более точной и энергоэффективной.
Надёжность, точность, удобство!
С компасом PointLite Wi-Fi вам больше не придётся искать компромисс между ценой, надёжностью и функциональностью — этот прибор создан для тех, кто ценит передовые решения и безупречную работу.
Точность и стабильность — благодаря современным электронным компонентам промышленного производства устройство работает точно и без сбоев.
Бесперебойная связь — усиленный Wi-Fi-модуль обеспечивает надёжное соединение в любых условиях.
Подключение за секунды — всего один провод, который идеально совместим с эхолотом. Никаких переходников, сложных настроек и путаницы в проводах! Компас имеет прямое подключение к эхолоту или сети NMEA2000 и работает сразу "из коробки".
Умное управление без лишних сложностей — уникальный, интуитивно понятный интерфейс с подсказками, автоматическая калибровка компаса и световая индикация режимов работы позволяют настроить всё за пару кликов. Для управления компасом и дополнительными настройками не нужно скачивать приложение — всё работает через браузер любого устройства и без подключения к интернету.
Расширенный функционал — режим реверса для ловли с кормы, режим сна, управление Genesis Live для точного построения карт глубин в реальном времени с учётом изменений уровня воды, возможность выбора любого источника GPS и направления из сети NMEA2000, автоматическая калибровка.
Режим 360 — при маневрировании на малом ходу повысит точность построения карт глубин и координат подводных объектов. Также позволит отсканировать толщу воды вокруг простым поворотом лодки на месте. Этот режим можно успешно использовать зимой при ловле рыбы со льда.
Режим коррекции координат — этот инструмент позволяет виртуально совместить датчик эхолота и источник GPS-координат, что положительно влияет на карты глубин и помогает точно отмечать перспективные для рыбалки точки.
Энергосбережение и продуманность — благодаря системе Start-Stop устройство автоматически включается и выключается вместе с эхолотом, а в режиме сна потребляет минимум энергии.
Регулярные обновления ПО и техническая поддержка пользователей, включая ранее выпущенные модели Wi-Fi, независимо от даты выпуска.
Гарантия — 2 года!
Этот прибор создан для тех, кто не готов мириться с компромиссами.
Выбирайте качество, удобство и передовые технологии по честной цене!
PointLite — умная электроника для вашей лодки!
PointLite WiFi (360/GPS/NEO)
PointLite — это многофункциональное устройство (МФУ), созданное на основе процессора ESP32. Благодаря современным технологиям, платформа обладает высокой гибкостью и возможностями для модернизации, что позволяет расширять функционал путем обновления программного обеспечения (ПО).
Ключевые преимущества:
1. Новый дизайн, новые технологии

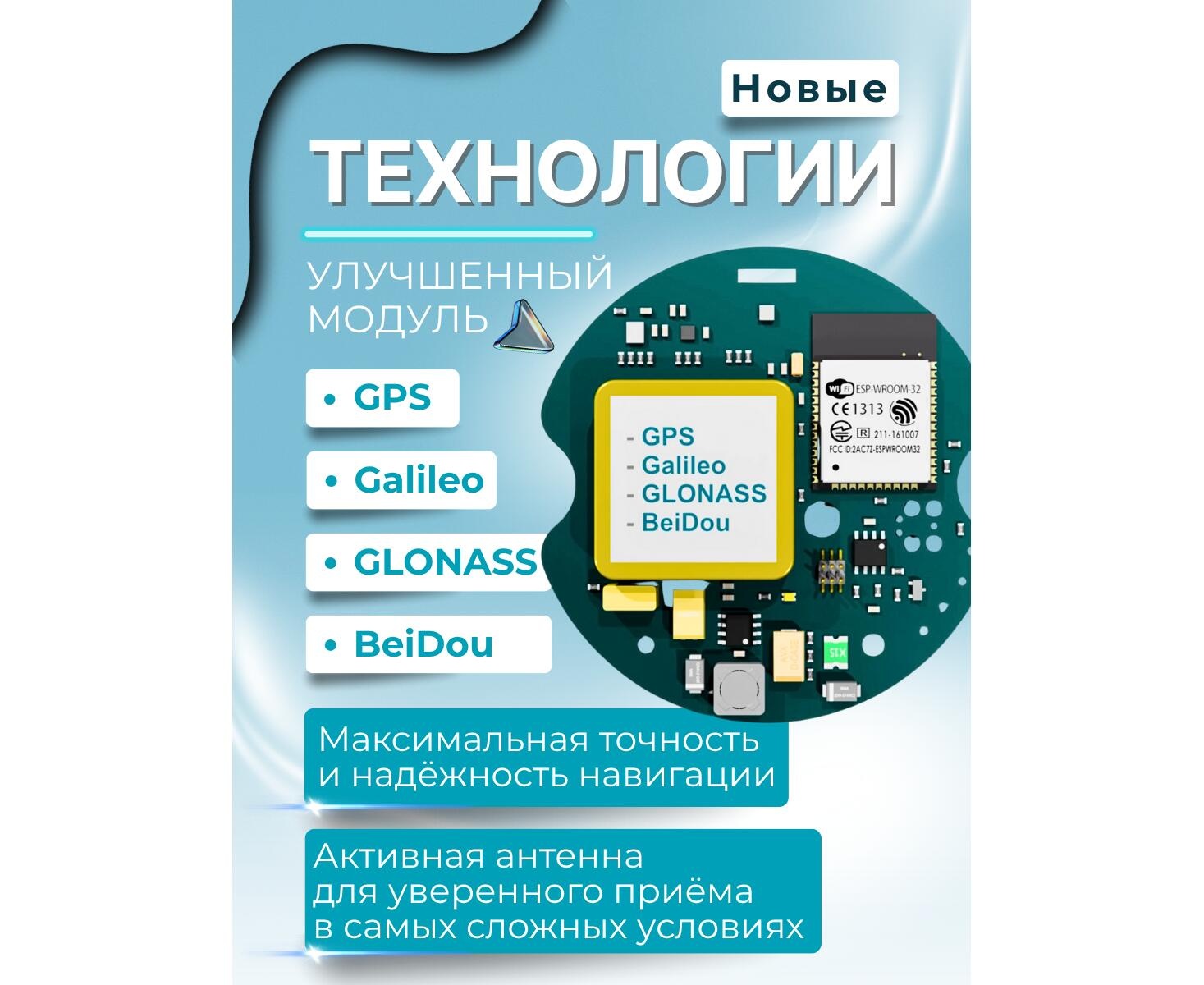

GPS/GLONASS/Galileo/BeiDou – улучшенный модуль
Максимальная точность и надёжность навигации
Активная антенна для уверенного приёма в самых сложных условиях
Новый блок питания оптимизирован для работы навигационных систем
Лучшие в своём классе магнитометр, гироскоп и акселерометр формируют основу 9-осевой навигационной системы
Встроенный модуль N2K: стабильная работа сети NMEA 2000
Современный 2-ядерный процессор на новой архитектуре
Увеличенный в четыре раза объёмом памяти: прочная основа для бесплатных обновлений функционала без необходимости замены устройства
2. Мгновенное подключение, простое управление
Меню быстрого доступа совместимо с операционными системами Android, iOS, Windows и Linux
Устройства PointLite обладают расширенными возможностями и удобным интерфейсом управления
3. Простая процедура обновления
Единый файл для всех моделей PointLite WiFi.
Обновление можно выполнить через интернет-браузер любого устройства.

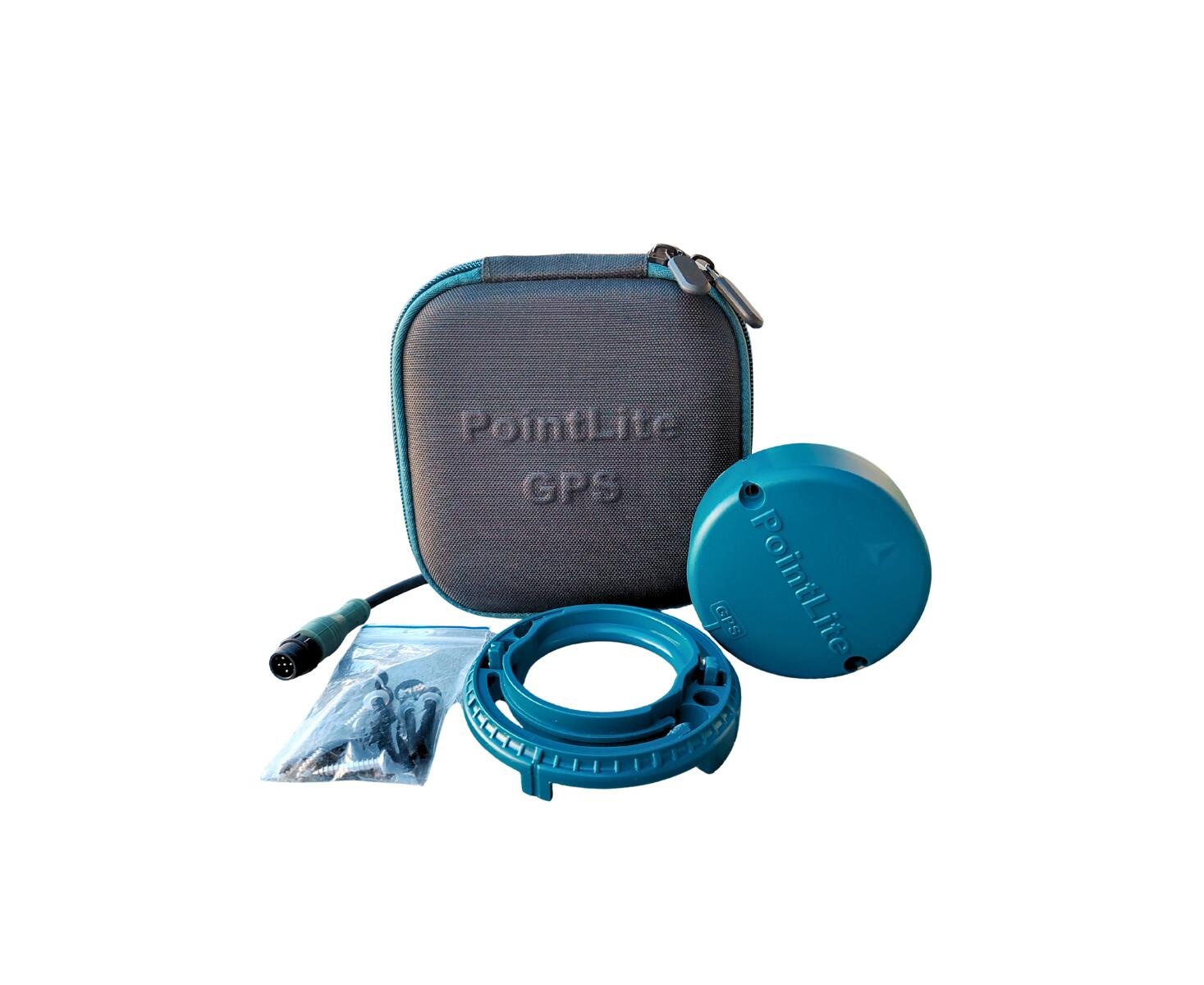

Провод 30 см
Универсальное решение для любого варианта подключения
Два типа подключения: (приобретая устройство выберите нужную вам комплектацию)

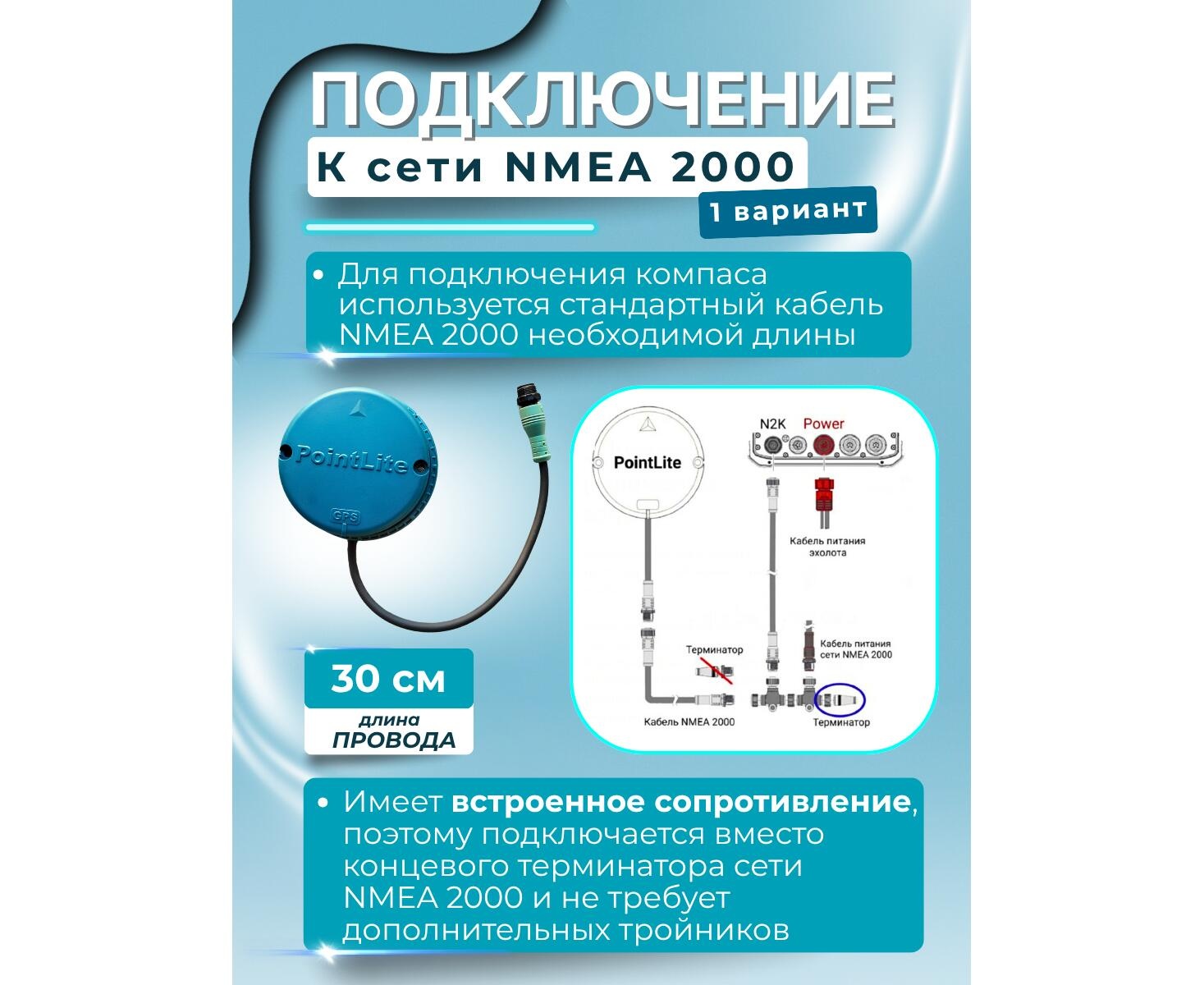

Подключение в сеть NMEA 2000 кабелем нужной длины

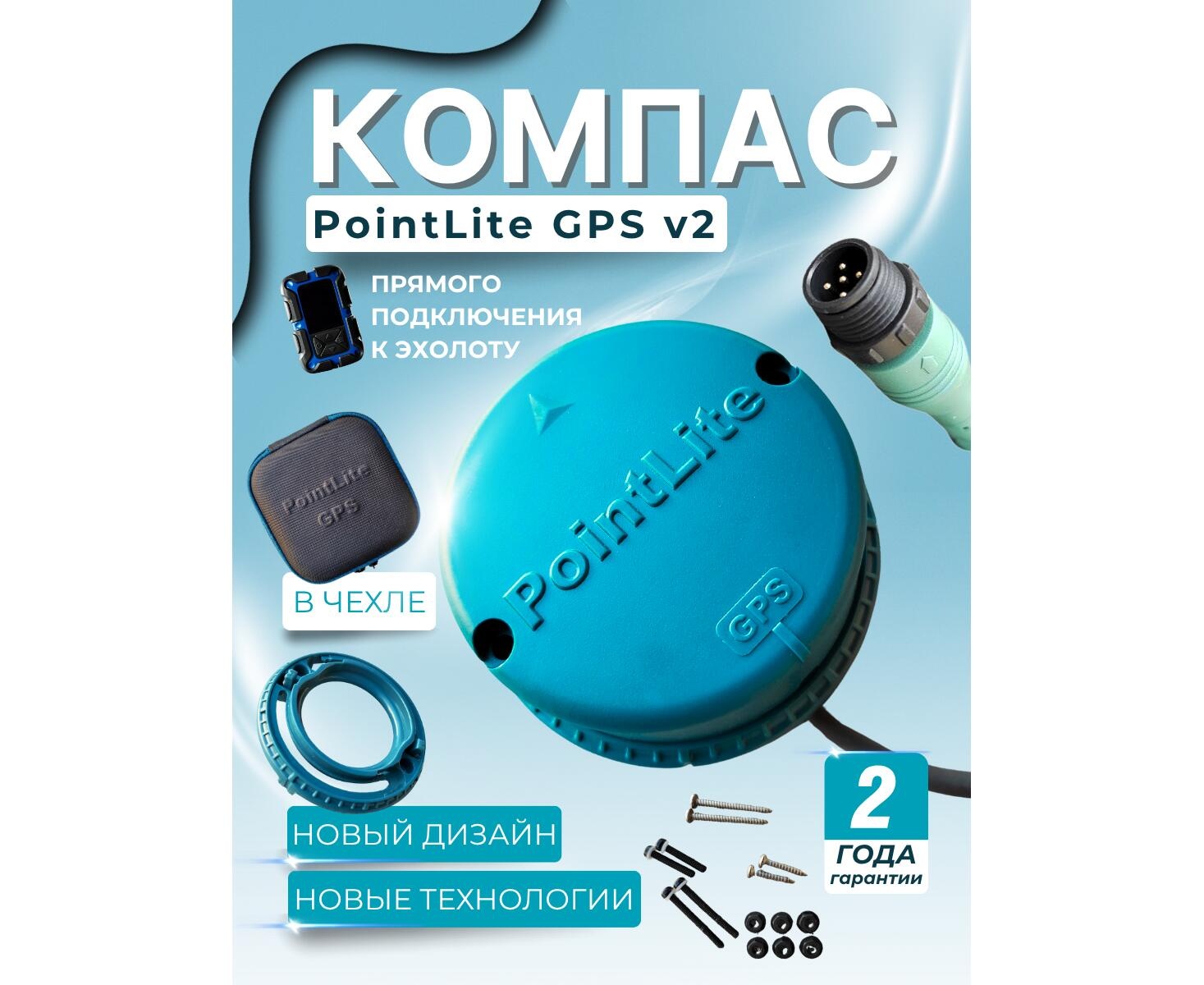

Прямое подключение к эхолоту универсальным кабелем PointLite
PointLite — это передовое устройство с перспективным развитием. В ближайшие месяцы ожидаются значительные обновления, которые сделают его еще более мощным. Производитель обещает много приятных сюрпризов для пользователей с каждым новым обновлением.
